一、概述
ZHEYI-LWG系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、
精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉
管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質
，工作溫度下運動粘度大于5*10-6㎡/s的液體，對于運動粘度大于5*10-6㎡/s的液體，可對流量計進
行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量
計量和節能的理想儀表。
二、工作原理
圖1所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力
旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨
之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
圖一
產品特點
高精確度，一般可達±1％R、±0.5％R，高精度型可達±0.2％R；
重復性好，短期重復性可達0.05％～0.2％，正式具有良好的重復性，如經常校準或在線校準可得到
極高的準確度，在貿易結算中市優先選用的流量計；
輸出脈沖頻率信號，適用總量計量及計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3～4kHz),信號分辨力強；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力打；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
專用型傳感器類型多，可根據用戶特殊需要設計成各類專用型傳感器，例如低溫型、雙向型、并下
型、混砂專用型等；
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
安裝示意圖

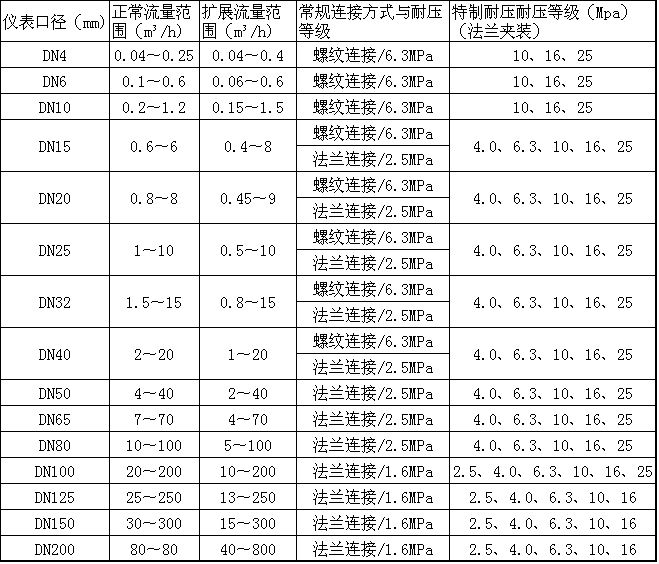

測量范圍及工作壓力 （表一）
選型表
|
