測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換
成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器
接收，并將距離信號轉化為物位信號。
輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖
在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行
程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使
儀表適應測量環境。對應于4－20mA輸出。
產品簡介：
安裝指南
下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液體物體。同軸管式探頭只適
用于液體物體。
安裝位置：
盡量遠離出料口和進料口。
對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
建議安裝在料倉直徑的1/4處。
纜式探頭或桿式探頭離罐壁最小距離不小于30厘米。
探頭底部距罐底大約30mm。
探頭距罐內障礙物最小距離不小于200mm。
如果容器底部是錐型的，傳感器可以安裝罐頂中央，這樣可以一直測量到罐底。
特點：
可以測量介電常數大于等于1.4的任何介質。
一般用于測量粘度≤500cst而且不容易產生粘附的介質。
桿式雷達最大量程可以達到6米。
對蒸汽和泡沫有很強的抑制能力，測量不受影響。
對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。
安裝方法
合理安裝能確保儀表長期可靠而精確的測量

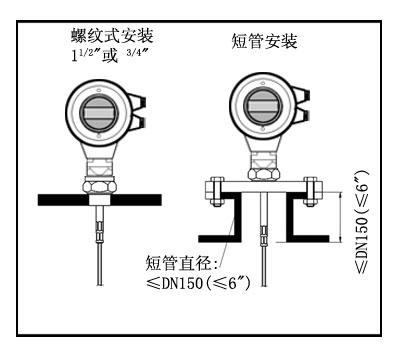

儀表可采用螺紋連接，螺紋的長度不要超過150mm，還可以采用在短管上安裝。理想的短管直徑小
于150mm，高度小于150mm，若安裝于較長的短管上，應底部固定纜繩或選用對中支架以避免纜繩
與短管末端接觸。
測量距離
下表列出不同類別被測介質與測量距離的關系
選型表
選型舉例：ZHEYI-RD700-701-P-G-P-L-M-V-B-5
|
