概述
ZHEYI-2801TG/TA-B/C為高精度差壓變送器，用于測量也體、氣體或蒸汽的液位、密度、壓力、以及流
量，然后將其轉變成4～20mADC HART電流信號輸出。ZHEYI-2801TG/TA-B/C也可與RST375手持終端或
RSM100 Modem 相互通信，進行參數設定、過程監控等。
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充也為硅油）
1性能規格
調量程的參考精度
（包括從零點開始的線型、會差和重復性）ZHEYI2801TG/TA-B：±0.075%
ZHEYI2801TG/TA-C：±0.1%
若TD＞10（TD=最大量程/調節量程），則為：
ZHEYI2801TG/TA-B：±（0.075×TD）%
ZHEYI2801TG/TA-C：±（0.1×TD）%
環境溫度影響
20℃~65℃時總影響量為：
±（0.075×TD+0.025）%×Span
每10℃之間±0.04%×Span（TD=1時）
-40℃~-20℃和65℃~85℃時總影響量為：
±（0.1×TD+0.025）%×Span
過范圍影響：±0.075%×Span
穩定性：±0.1%×Span/3年
電源影響：±0.001%/10V（12~42VDC），可忽略不計
預熱時間：＜15s
環境溫度：-40~85℃
帶液晶顯示、付橡膠密封圈時-20~65℃
儲存溫度/運輸溫度：-50~85℃
帶液晶顯示時：-40~85℃
壓力極限：從真空至最大量程
量程限
在量程的上下限內，可任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片超過90°的變化，會發生＜0.4KPa
范圍內的零位影響，可以通過調節調零校正。無量程影響。
輸出
2線制，4~20mADC HART輸出，數字通訊，可選擇性或平方根輸出，HART協議加載在4~20mADC信號上。
輸出信號極限：Imin=3.9mA,Imax=20.5mA
報警電流
低報模式（最�。�3.7mA
最高模式（最大）：21mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為：0.1s；傳感器時間常數為：0.1~1.6s，取決于量程與量程比。附加的可調時間常
數為：0.1~60s
電磁兼容性（EMC）
見下頁《電磁兼容性附表》
防爆性能
NEPSI隔爆許可：Ex dllC T6
NEPSI本安許可：Ex iallC T4
允許使用溫度為：-40℃~65℃
3安裝
電源及負載條件
電源電壓為24V
R≤（Us-12V）Imax KΩ
其中 Imax=23mA
最大電源電壓：42VDC
最小電源電壓：12VDC,15VDC（數字通訊負載范圍：230~600Ω
電氣連接
M20×1.5電纜密封扣，接線端子適用于0.5~2.5mm2的導線。
過程連接
過程連接法蘭的兩端面有NPT1/4和UNF7/16內螺紋。
4物理規格
材質
膜片：不銹鋼316L、哈氏合金C
過程連接：不銹鋼316
填充液：硅油、氟油
外殼密封圈：丁腈橡膠（NBR）
銘牌：不銹鋼304
重量：1.6kg（無：液晶顯示、安裝支架、過程連接）
外殼防護等級：IP67
電磁兼容性附表
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行 狀況、
存儲及其數據不變。
外形尺寸

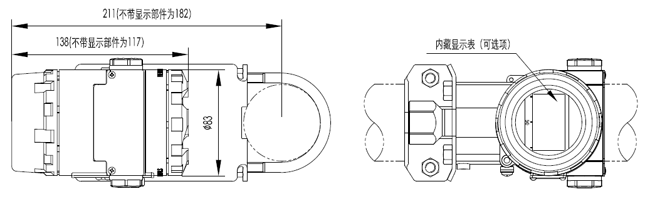

水平配管連接方式（側面） 水平配管連接方式（正面）

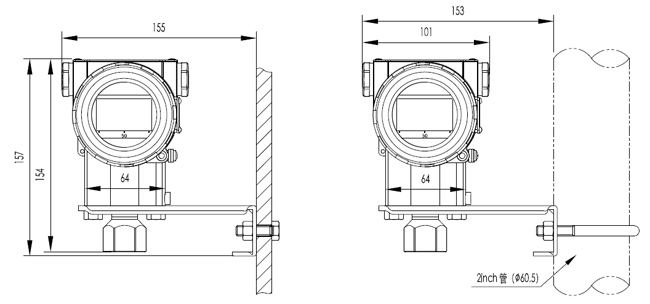

墻裝連接方式 垂直配管連接方式
|
