概述
孔板流量計由于已經標準化且結構簡單、牢固；易于復制，通用性強，價格低廉而獲得相當廣泛的大量應用。
然而，孔板流量計由于它自身結構上的缺陷也有一些重大的缺點；如流出系數不穩定，線性差，重復性不高，
準確度因受諸多因素的影響也不高，易積污和易倍磨損，壓碎較大，量程比（范圍度）小，現場安裝條件高，
要求的直管段過長等。
對產生差壓的節流裝置的優化改進工作一直沒有中斷，對其尺寸、節流件的幾何形式與參數，入口邊緣剖面，
取壓與節流方式，可更換孔板的研制工作一直在進行。例如：為測量臟污流體的流量已開發出的非標準節流裝
置大至有：圓缺孔板、偏心孔板、楔形孔板、耐磨孔板、環形孔板、彎管（彎頭）等。這種完善、改進的工作
直到80年代中期才發展成質的飛躍，即：將流體節流收縮到管道中心軸線附近的概念從根本上改變成利用同軸
安裝在管帶中的V形內錐式流量計為差壓式流量計揭開了嶄新的一頁。利用V形錐流量計能在更短的直管段條件
下，以更寬的量程比對清潔或污物流量實現更準確更有效的實物測量。
V型錐節流裝置的三種結構形式
精密測量管型，其口徑范圍一般從15mm~900mm。
維夫式，即法蘭夾裝式，其口徑范圍從：15mm~150mm
插入（帶頂部管壁）式，其口徑范圍是150mm至1800mm，由于無法進行校準，精度較高，不確定度在3%到5%之間
，測量值的重復性仍然很好。
插入式V型錐
1、用途和特點
插入式V型錐是在管道式V型錐的基礎上開發出來的新型傳感器，具有管道式V型錐的特點，在相同條件下，
其壓力損失僅為文丘里管的5%，標準孔板的1%，差壓值大，系統可靠性高，幾乎不用維護保養，特別適用于
熱電廠、鍋爐風管等大口徑氣體流量的測量。要求有一定的前后直管段。
2、外形結構
3、主要技術參數
a、圓形截面管道公稱通徑：DN=300mm~6000mm
矩形截面管道高×寬：W×H=300×300~600×600（W、H值可無級變化）
b、公稱壓力：PN≤6MPa
c、工作溫度：＜400℃
d、差壓值：（0~100）KPa
e、精度等級：0.5級 1級 1.5級
f、重復測量誤差（穩定度）：±10Pa

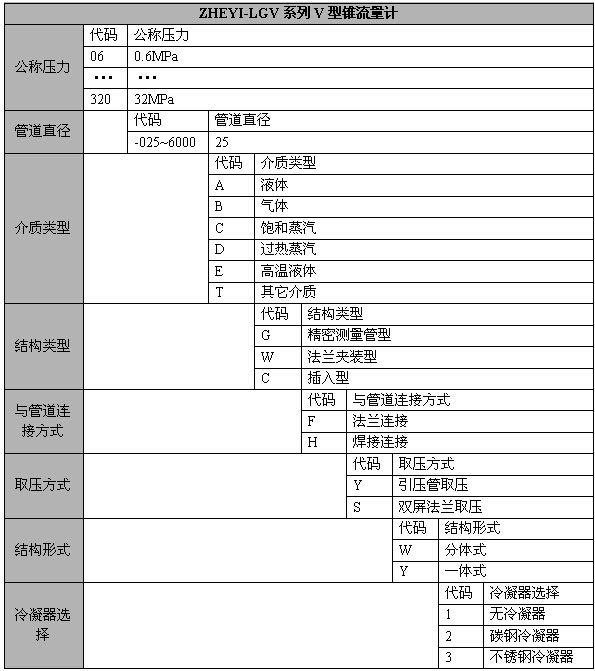

產品選型
選型舉例： 浙儀LGV-06-025-A-G-F-Y-W-1
|
